PRODUCTS製品案内

ハロゲンランプヒーター

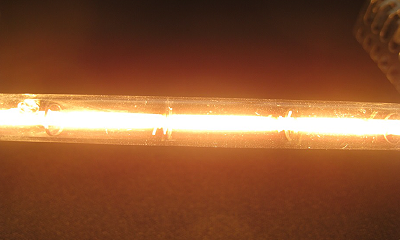

ハロゲンランプヒーターは、タングステン発熱体を用いた近赤外線にピーク波長を有する「近赤外線ランプヒーター」です。

■ 特徴

  • ハロゲンランプヒーターは、電力に対する熱損失が少なく、とても効率の高いヒーター(熱源)です。
  • 立ち上がり・立ち下がりの応答性能も非常に高く瞬時加熱を得意とする熱源です。
  • 電力密度を密にする事により、小型化も可能です。
  • 様々な加熱に対応し、ピーク波長が1μmである事から、金属系ワークの加熱にも最適です。
  • 直線タイプや丸型、異形状など様々な形状へのアレンジも可能です。(お問い合わせ下さい)

■ 仕様

発熱体 タングステン
色温度 約2450K
寿命 約5000時間
電力密度 フィラメントのピッチ調整により、高密度化可能
封入ガス ハロゲンガス
指向性 ミラーやレンズによる集光・散光が可能
立上り・立下り特性 約1~2秒
ピーク波長 約1μm(近赤外線)
突入電流(ラッシュカレント) あり 【制御必要】
下限温度 250℃

※ご使用環境や色温度仕様などにより、寿命特性が変わります。詳細は都度お問い合わせ下さい。

■ 注意事項

  • ヒーターには石英ガラスを使用しております。ガラス製品の為、取扱いには充分ご注意下さい。
  • 短寿命の要因となりますので、ヒーター封止部の温度は、300℃以下になるようにご使用下さい。

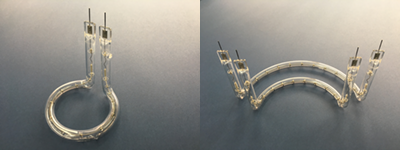

ハロゲンランプヒーター ハロゲンランプヒーター ハロゲンランプヒーター ハロゲンランプヒーター ハロゲンランプヒーター

■ 用途事例

印刷インキの乾燥、ガラスの成型、自動車塗装の乾燥、樹脂熱溶着、金型の予備加熱、ガラスの成型/アニール、融雪、食品加工、食品保温、コーティングの乾燥/焼結、液体加熱、薬液加熱、純水加熱、金属/シリコンウエハ等の高速昇温加熱及び表面処理、半導体プロセス加熱、RTA/RTP加熱、各種加熱炉、乾燥炉、恒温槽、真空加熱炉、赤外線環境試験機など

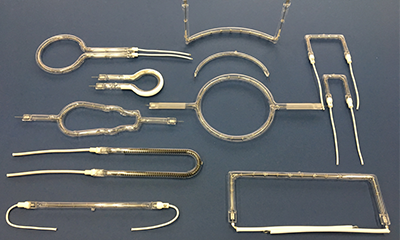

■ 形状一覧

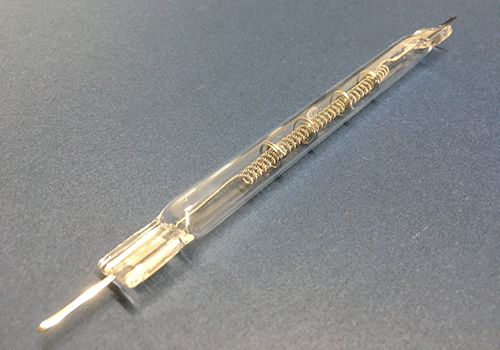

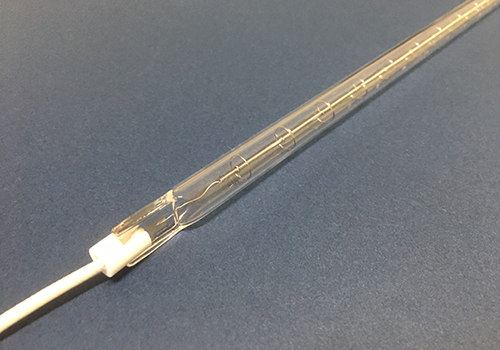

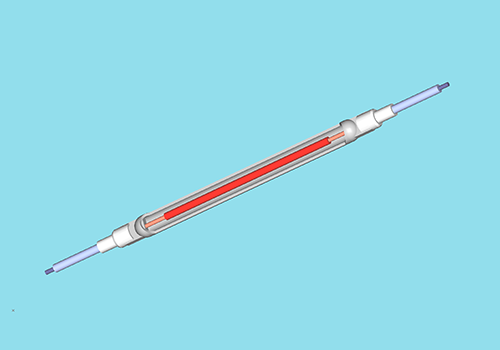

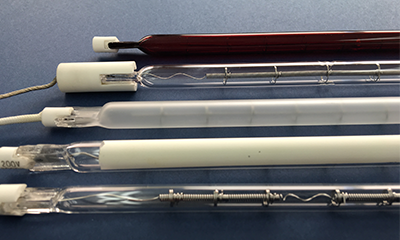

直管型

  1. 直管型
  2. 直管型
  3. 直管型

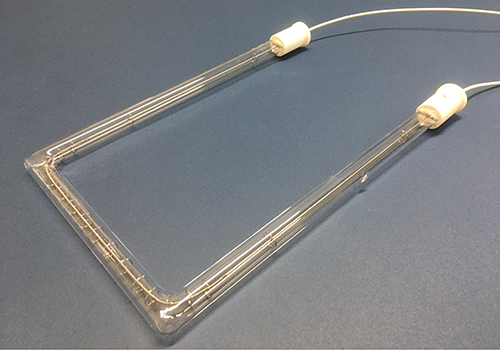

コの字型

※立ち上がり寸法:65㎜以上必要となります。

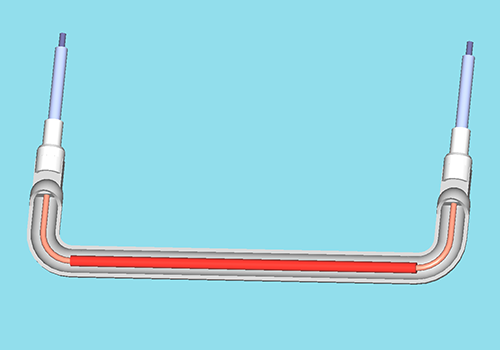

  1. コの字型

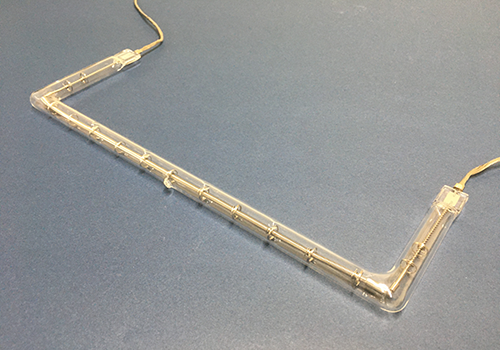

  2. コの字型
  3. コの字型

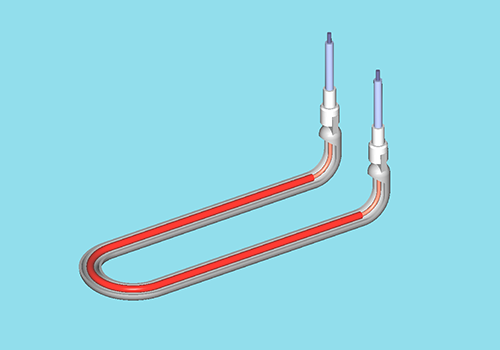

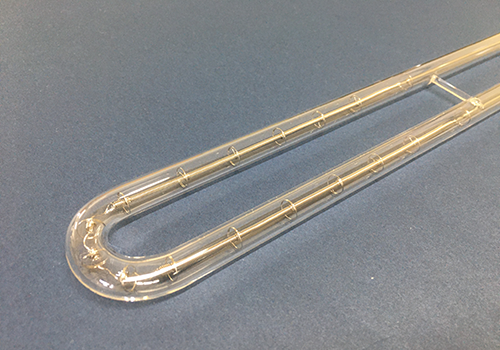

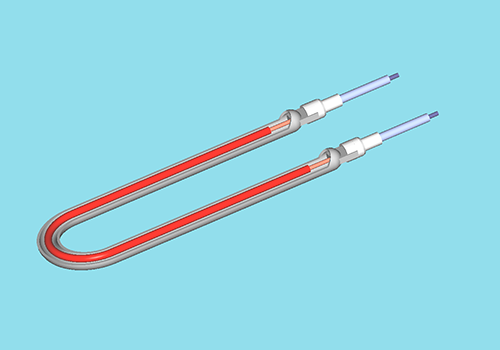

U字型

※センターピッチ寸法:30㎜以上必要となります。

  1. U字型
  2. U字型

UL型

※立ち上がり寸法:65㎜以上必要となります。

  1. UL字型

C型

※直線部寸法:65㎜以上、センターピッチ寸法(φ10管の場合)18㎜以上必要となります。

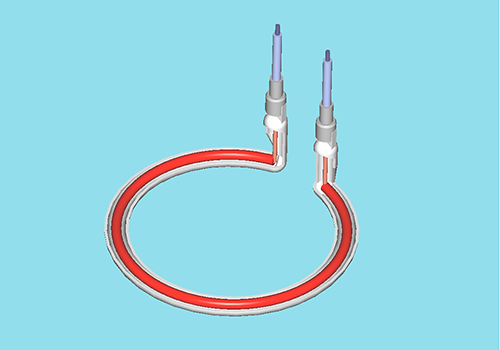

  1. C型

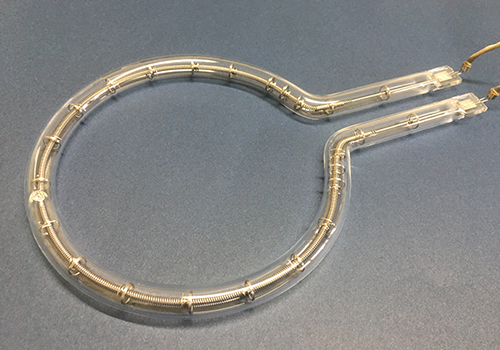

  2. C型

CL型

※立ち上がり寸法:65㎜以上、センターピッチ寸法18㎜(φ10管の場合)以上必要となります。

  1. CL型
  2. CL型
  3. CL型

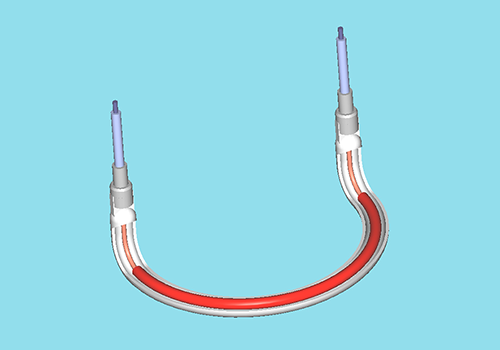

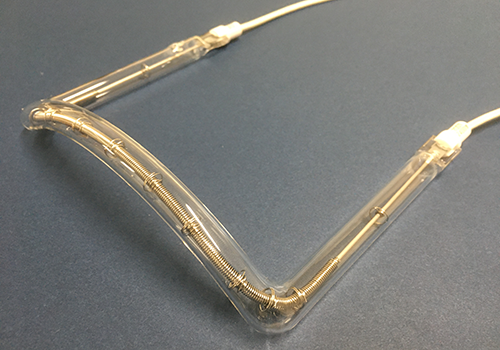

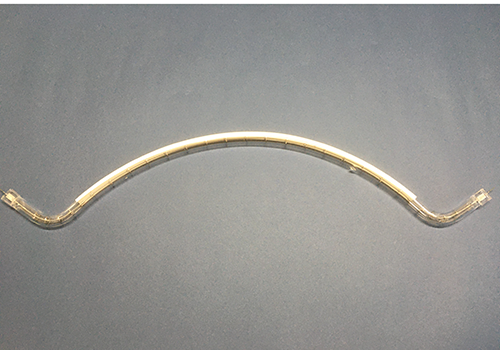

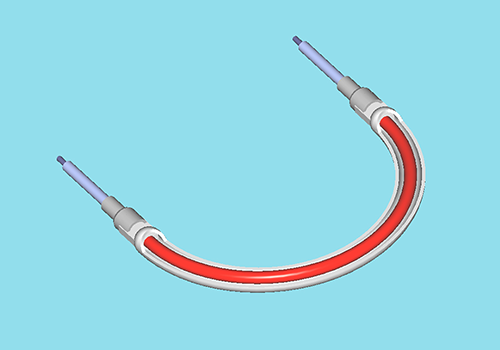

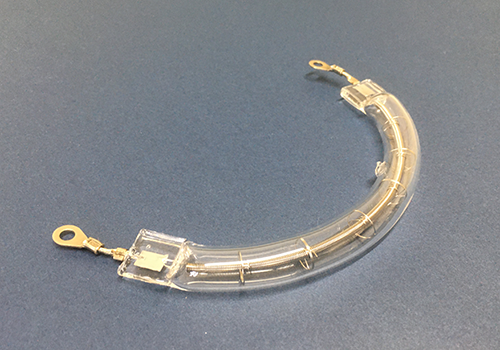

半円型

  1. 半円型
  2. 半円型
  3. 半円型

半円L型

※立ち上がり寸法:65㎜以上必要となります。

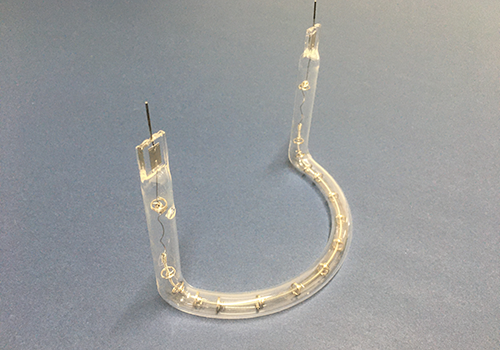

  1. 半円L型
  2. 半円L型
  3. 半円L型

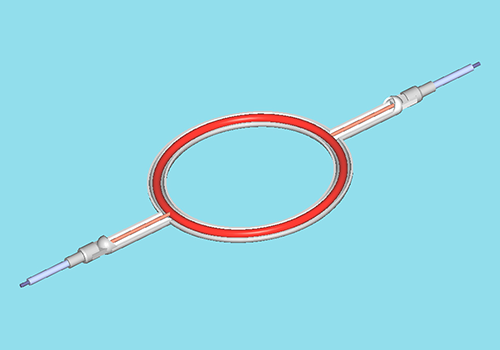

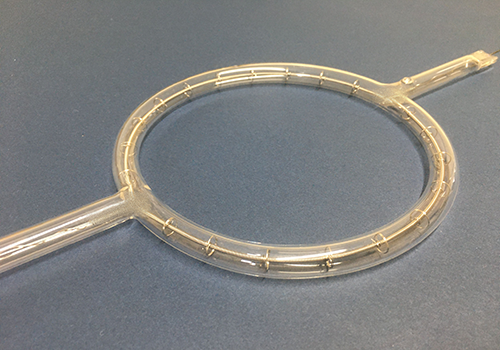

サークルシームレス型

※直線部寸法:65㎜以上必要となります。

  1. サークルシームレス型
  2. サークルシームレス型

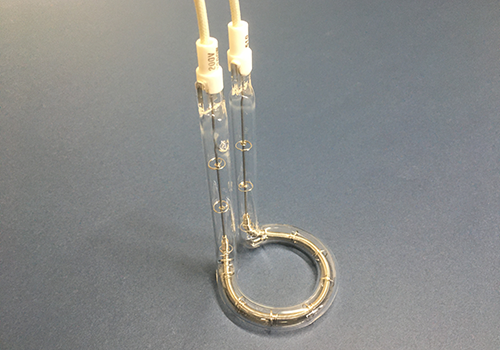

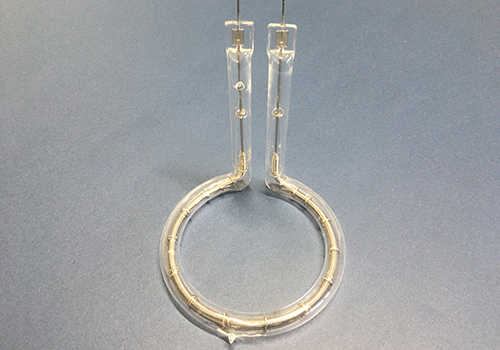

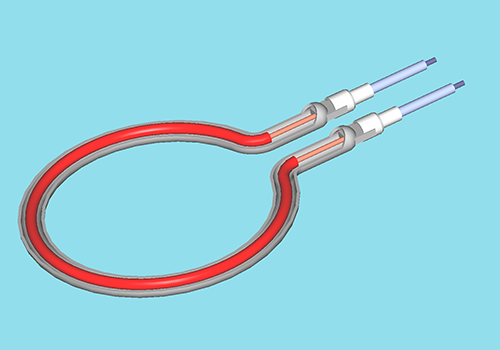

サークルシームレスL型

※立ち上がり寸法:65㎜以上必要となります。

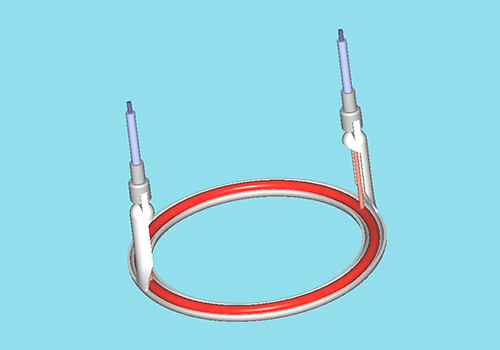

  1. サークルシームレスL型

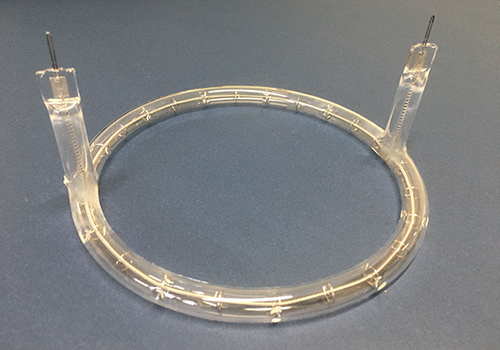

  2. サークルシームレスL型

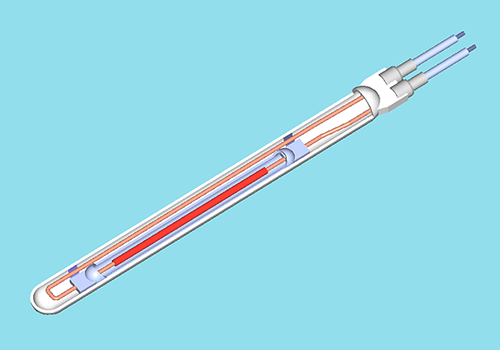

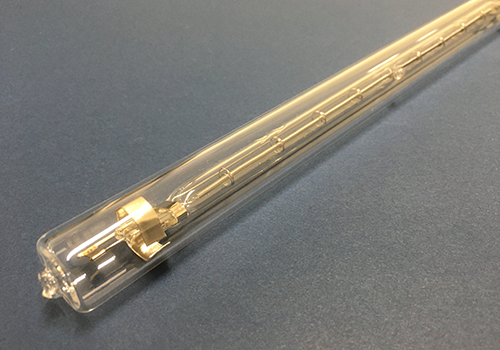

2重管型

  1. 2重管型
  2. 2重管型

※各種形状寸法は諸条件により異なります。詳しくはお問合せください。

■ 仕様について

ハロゲンランプヒーターは「カスタム生産」となりますので、お問合せの際には下記情報をお知らせください。

(1)ご使用環境、用途
(2)ランプ形状
(3)入力電圧(V)
(4)消費電力(W)
(5)色温度(K) :ご指定が無ければ、標準的な仕様で検討させて頂きます。

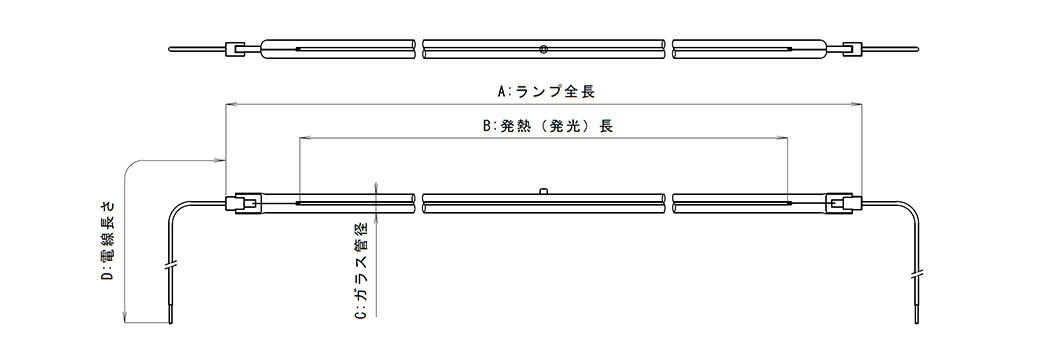

(6)全長(A寸法)
(7)発熱長(B寸法)
(8)ガラス管径(C寸法) ※φ8、φ10(10.5)、φ12.5 が基本径となります。ランプ仕様により決定されますが、ご指定があればご相談下さい。
(9)電線長さ(D寸法)、種類
(10)点灯方向(水平または垂直):垂直点灯仕様の場合、特殊仕様となります
