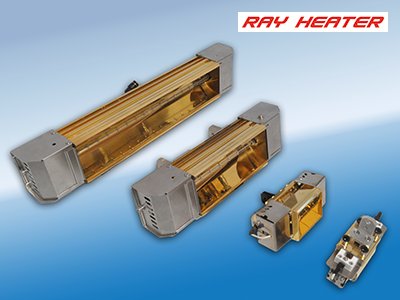

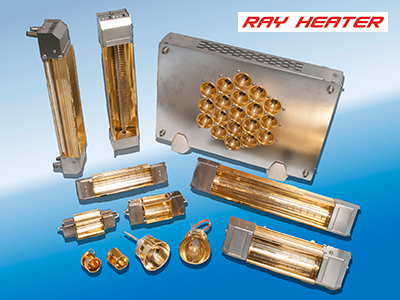

近赤外ランプヒーターユニット(非接触・小型軽量RAY HEATER)

ヒータ専用ハロゲンランプと、金メッキ処理した反射ミラーを用いた、近赤外線加熱の照射ユニットです。
近赤外線専用の、各種反射ミラーにより、線集光・平行光・点集光など、用途に合わせた加熱が可能です。

■ 特徴

  • 非接触/輻射加熱
    対流などの雰囲気に影響されない非接触加熱が可能。
  • 急速加熱、急速冷却可能
    予熱不要で0.5secで定格出力に到達します。
  • 高温加熱可能
    集光タイプは1300℃(2台使用時は1700℃)まで加熱出来ます。
  • 真空環境対応
    酸化物を発生しないので、クリーンルーム内や真空中での使用も可能です。
  • 耐熱金メッキ
    アルミ材に専用の下地メッキにより、耐久性と耐熱性が向上しています。
  • 出力制御
    サイリスタ電源により、PLCなどからの制御が容易です。
    放射温度計と組み合わせると、非接触にて温度制御が出来ます。

■ 仕様

ミラータイプ 線集光タイプ 平行光タイプ 点集光タイプ
発熱体 ハロゲンランプ
色温度 2800K~3100K
寿命 700h~1000h(連続加熱時)
電力密度 5~10W/mm2 1~2.5W/mm2 50W~200W/mm2
封入ガス ハロゲンガス
指向性 線状 加熱 面状 加熱 点 加熱
焦点距離 25mm~50mm 40mm~60mm ※幅 25mm~100mm
ミラー長 80mm、100mm、140mm ~2000mm 30mm~200mm※径
立上り・立下り特性 0.5sec
ピーク波長 約1.2µm
ミラー冷却 自然空冷・強制空冷・水冷 (選択)
オプション 保護ガラス ・内圧パージ ・バイメタル
近赤外ランプヒーターユニット 近赤外ランプヒーターユニット 近赤外ランプヒーターユニット

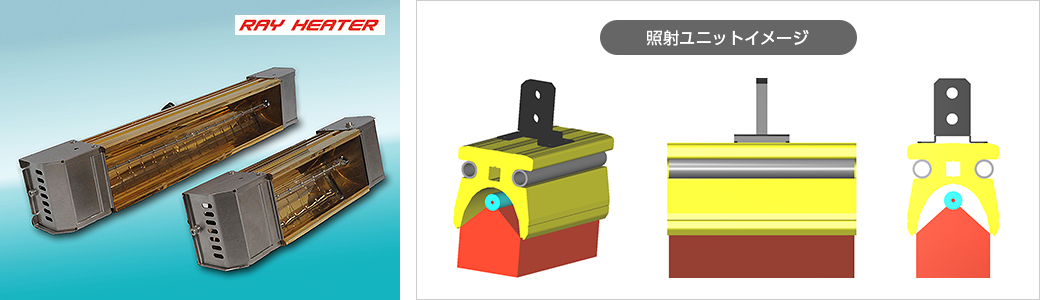

線集光タイプ

線集光タイプ

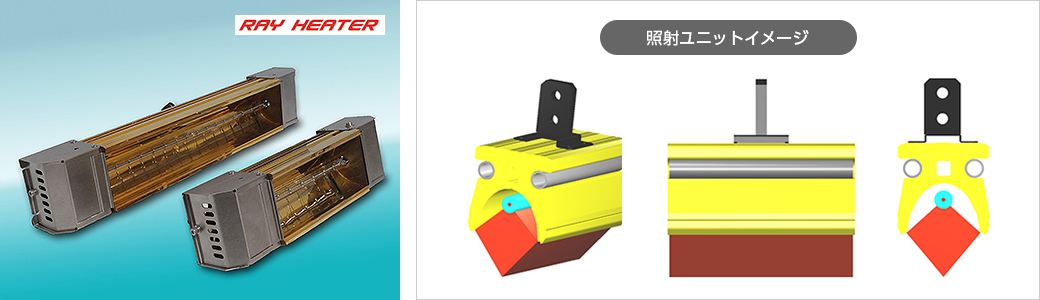

平行光タイプ

平行光タイプ

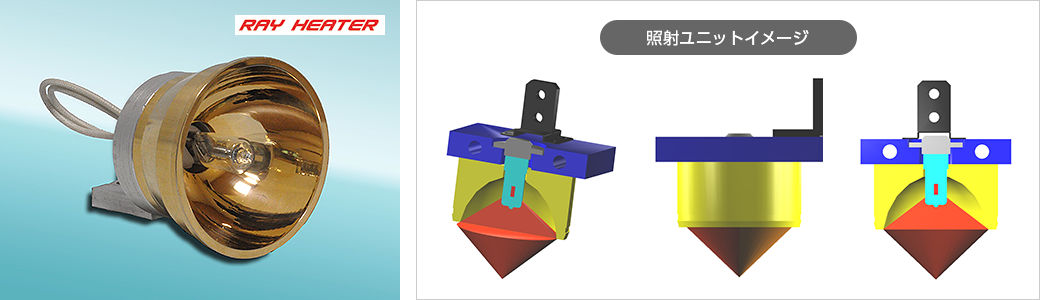

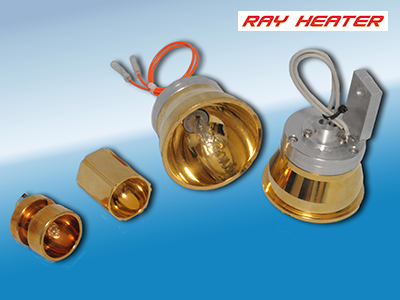

点集光タイプ

点集光タイプ

カスタム生産やヒータ部以外の自動機器の開発・設計・製作等もご相談下さい。

■ 用途

  • 半田付け(LED QFP SMD コネクタ)
  • 樹脂加熱、溶着、ラミネート、エンボス、表面改質
  • ガラス加熱、溶剤乾燥、コーティング
  • 塗装乾燥、焼付乾燥、粉体キュアリング
  • 金属加熱、歪み取り、焼き入れ、焼鈍、熱処理、予熱

■ 注意事項

  • 反射ミラーは汚れに弱い為、粉塵のある環境ではプロテクトガラスや内圧パージが必要です。
  • 連続して加熱を行う場合は、ファンまたは水冷式の反射ミラーを使用してください。
